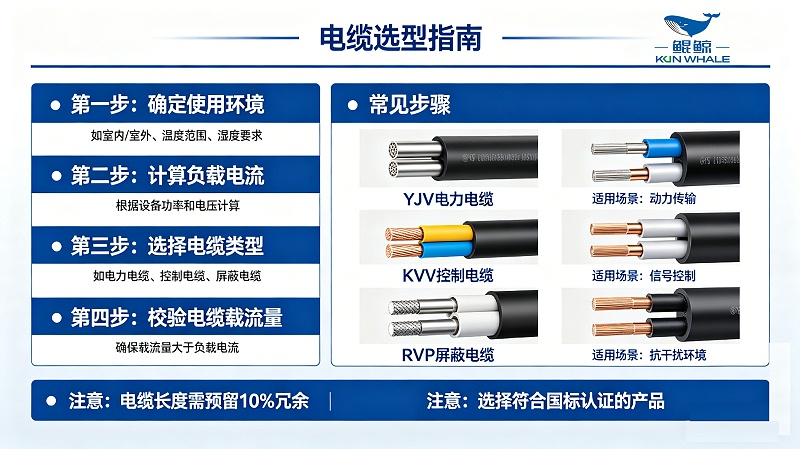

電纜采購過程中，不少用戶過度關注價格與品牌，卻忽略了最核心的環節——科學選型。電纜截面選小，會導致運行時發熱嚴重、電壓不足，甚至引發短路、火災等安全事故；截面選大，則會造成銅材浪費、增加前期投資，降低項目性?xún)r(jià)比。那么，如何兼顧安全與經濟性，科學選擇電纜規格？本文從載流量、電壓降兩個核心參數出發，拆解實用選型計算方法，讓電纜選型更簡單、更精準。

一、第一步：確定計算電流，筑牢選型基礎

電纜選型的核心前提，是準確計算負載的額定電流，這是后續所有選型步驟的基礎。以工業常用三相電機為例，額定電流計算公式為：I≈P/（1.732XUXCOSψ），其中：I為額定電流（A），P為電機功率（kW），U為額定電壓（V ，常用 380V），COSψ為功率因數（常規電機取0.8 左右）。

舉例說明：一臺30kW的三相電機，額定電壓380V，功率因數0.8，計算電流約為 30000/（1.732X380X0.8)≈57A ，該電流即為電纜選型的核心參考依據。

二、第二步：按載流量初選截面，適配負載需求

載流量是指電纜在允許工作溫度下，能夠長期安全通過的最大電流值，其大小與電纜絕緣材質、敷設方式、環境溫度密切相關。目前市面上常用的BV（聚氯乙烯絕緣）和YJV（交聯聚乙烯絕緣）電纜中， YJV 電纜因耐溫等級更高（90℃ vs 70℃），相同截面下載流量更具優勢，更適合工業、商業等重載場景。

以下為YJV銅芯電纜（空氣中敷設，環境溫度30℃）常規載流量參考：

?  4mm2 銅芯電纜：約36A

?  6mm2 銅芯電纜：約47A

?  10mm2 銅芯電纜：約64A

?  16mm2 銅芯電纜：約85A

?  25mm2 銅芯電纜：約113A

注意事項：實際敷設環境需對載流量進行校正，多根電纜并排敷設、穿管、高溫環境、埋地等場景，載流量需乘以小于1的校正系數。例如，3根電纜穿鋼管敷設，載流量約為明敷的80% ；環境溫度40℃時，載流量需再打0.87折。為保障運行安全，初選截面時建議預留10%-15% 的余量。

三、第三步：按電壓降校驗，保障供電穩定

當電纜敷設距離較長時，即便載流量滿足要求，也可能出現電壓降過大的問題，導致設備端電壓不足、電機轉矩下降、燈光昏暗等現象，影響設備正常運行。行業常規要求，電纜末端電壓降不得超過額定電壓的5%（380V系統允許最大電壓降為 19V）。

電壓降簡化計算公式：

?  單相線路：△U=2xIxLxR

?  三相線路：△U=1.732xIxLxR

其中,△U為電壓降（V），I為計算電流（A），L為敷設距離（km ），R為電纜單位長度電阻（ Ω/km）。常用銅芯電纜單位長度電阻參考：6mm2 約3.08Ω/km ，10mm2 約1.83Ω/km，16mm2 約 1.15Ω/km， 25mm2 約0.727Ω/km。

舉例說明：一臺計算電流為57A的電機，敷設距離200米（0.2km），若選用 10mm2 銅芯電纜，電壓降計算為 1.732x57x0.2x1.83≈36V，遠超19V的允許范圍，選型不合格；更換為 16mm2 銅芯電纜（R=1.15Ω/km），電壓降約為22.6V，仍略超標準；選用 25mm2 銅芯電纜（R=0.727Ω/km），電壓降約為14.3V，符合要求。可見，長距離供電時，電壓降往往成為決定電纜截面的核心因素。

四、第四步：綜合考量經濟性，實現性?xún)r(jià)比最大化

電纜選型不僅要滿足安全要求，還需兼顧經濟性。對于年運行時間長、負載穩定的工業線路、商業項目，建議考慮經濟截面：適當增大一檔電纜截面，雖然前期投資有所增加，但可顯著降低線損，節省的電費往往能在數月內收回成本。我司電纜均采用高純度銅材，相同截面下線損更低、載流量更優，可助力用戶實現長期節能，提升項目整體性?xún)r(jià)比。
